数字化矫形解决方案：3DeVOK MQ三维扫描助力个性化支具3D定制

随着医疗矫形需求的多样化与个性化，传统手工测量和支具制作方式已难以满足精准和高效的要求。针对这一痛点，3DeVOK MQ 三维扫描仪选配3DeVOK Airgo 无线手柄，结合盈普三维SLS打印技术，为医疗机构提供了一套完整的数字化矫形解决方案。

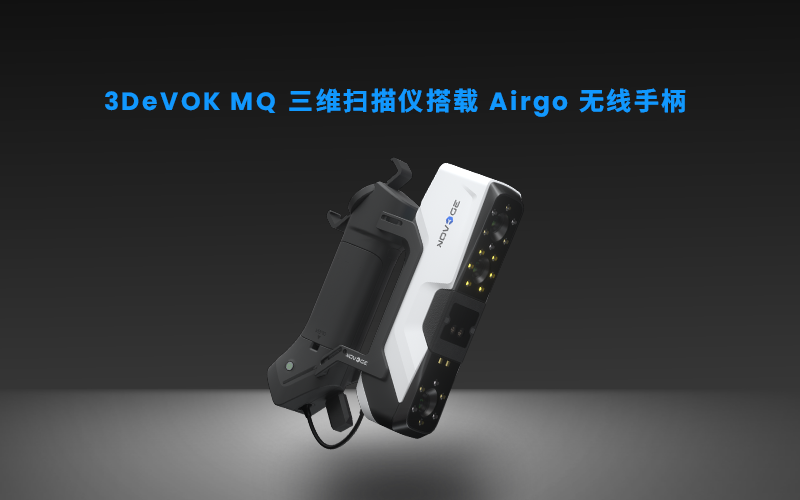

图1 3DeVOK MQ三维扫描仪搭载3DeVOK Airgo 无线手柄

一、问题背景

在脊柱、手腕及足踝等部位的矫形过程中，传统方法存在以下挑战：

– 石膏取型接触性强、过程繁琐：需要长时间固定姿势，易引起患者不适，且清理困难。

– 手工测量精度有限：数据依赖技师经验，误差容易导致支具佩戴不舒适或影响矫正效果。

– 制作周期长、效率低：从取型到成型环节繁琐，延误康复进度。

– 缺乏个性化设计：难以充分匹配患者的身体力学结构，影响支具的贴合度与稳定性。

二、3D数字化解决方案

为解决上述问题，3DeVOK提供了从三维扫描到矫形支具3D打印的一体化解决方案，核心环节如下：

精准三维扫描

使用 3DeVOK MQ 三维扫描仪 对患者脊柱、手腕及足踝进行高精度扫描，配合 3DeVOK Airgo 无线手柄实现全方位、自由手持的无死角“抄数”（即完整采集物体的三维数据），确保目标部位形态被精准复刻。采集到的三维数据首先导入 3DeVOK Studio 扫描软件，进行必要的后处理（如噪点清理、网格优化等），并生成标准三维文件（如 STL、OBJ 等格式）。

图2 使用3DeVOK MQ三维扫描人体躯干、手腕、足踝

数字化建模与个性化设计

经 3DeVOK Studio 处理后的三维数据文件，可导入 Rodin 4D、Freeform 等建模软件进行三维设计建模与结构优化。设计师可在建模软件中进行局部结构调节与几何优化，并结合承力分析工具和人体工学设计原则，优化支具的刚度分布与佩戴舒适度，确保支具设计与患者身体完全贴合。

图3 使用 Rodin 4D三维建模脊柱矫形支具

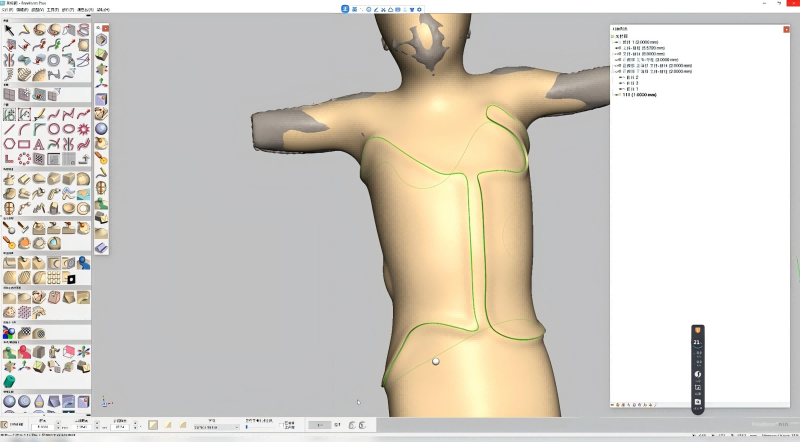

图4 使用 Freeform三维建模脊柱矫形支具

高精度 SLS 打印制作

设计后的三维模型导入SLS打印设备，由3DeVOK合作伙伴盈普三维执行高精度打印，直接制作矫形支具。SLS 打印可实现复杂结构的精密成型，使支具在保持轻量化的同时具备良好的强度和耐用性，并提升佩戴舒适度。

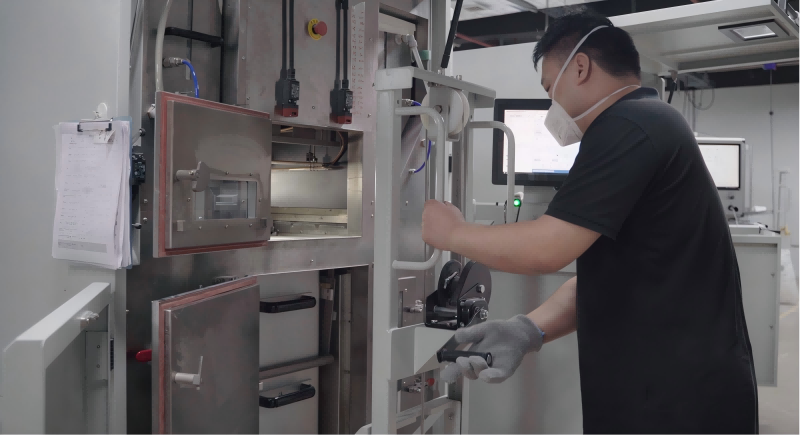

图5 使用盈普三维SLS打印设备

闭环医疗应用

数字化支具制作完成后，可配合康复训练和综合治疗方案，为患者提供全流程、个性化的康复管理，实现从矫形到康复的闭环管理。

三、应用价值

通过 3DeVOK 数字化矫形解决方案，医疗机构在矫形支具设计与制作中可获得多方面优势：

– 提高矫形精度：3DeVOK MQ 三维扫描仪能够精确采集患者身体数据，减少传统手工测量误差，使支具更加贴合个体形态。

– 缩短制作周期：MQ 拥有超大扫描面幅（1100×1000 mm），可快速完成全身或局部扫描。操作简便，即使是新手也能轻松上手，降低培训和使用成本。

– 提升患者体验：无光三维扫描安全护眼，结合个性化设计，使支具贴合度更高，佩戴舒适性提升。

– 易于复制与推广：数字化流程可在不同科室和多种类型支具中重复应用，实现标准化与规模化推广。

四、案例支持

中山陈星海中西医结合医院已将该方案应用于脊柱、手腕及足踝矫形支具制作。通过3DeVOK MQ 扫描仪采集数据，结合盈普三维SLS打印技术，成功制作多例个性化支具，患者反馈良好，支具佩戴舒适、康复效果显著。该案例充分验证了3D数字化矫形解决方案在实际临床中的可行性与价值。

视频案例演示：脊柱扫描案例 | 手腕扫描案例 | 脚部扫描案例

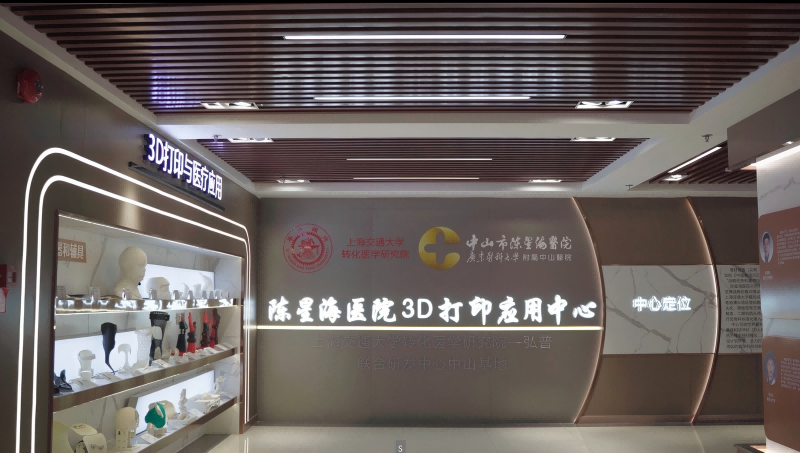

图6 中山陈星海中西医结合医院3D打印中心

五、总结

3DeVOK MQ 扫描仪作为 3DeVOK 数字化矫形的核心设备，搭载 3DeVOK Airgo 无线手柄，结合 SLS 打印技术，构建了高效、精准、个性化的矫形支具制作解决方案。该方案替代了传统的石膏接触式取型，采用非接触式、高精度三维扫描完成取型过程。

相比过去笨重、耗时且易引起患者不适的石膏取型方式，新的 3D 数字化方法不仅提升了测量精度与效率，还显著改善了患者体验。扫描数据与 3D 打印结合，可实现根据患者体型与康复需求的个性化设计，并通过镂空结构实现透气、轻便、舒适佩戴，为医疗机构在康复器具定制中提升满意度和疗效提供了有力技术支撑。
