混合拼接处理方法：

原因：扫描仪移动过快，没有足够特征过渡；扫描距离过近/过远，相机识别不到特征。

解决方法：

1. 在最佳扫描距离下，移回此前扫描过的区域，并停留 2s 左右让扫描仪识别特征。
2. 如果不能找回，需要更换其它特征明显的位置，继续让扫描仪识别。

提示：

• 扫描时，尽量先扫描特征多的区域，第一帧（即开始扫描时）扫描特征最丰富的地方，这样拼接丢失时，较为容易找回。

• 若长时间未找回，可先点击硬件上的暂停按钮，再次对准扫描过的区域继续扫描，尝试找回。

标记点拼接处理方法：

原因：标记点数量过少、标记点磨损、标记点排布过于规则导致扫描仪误识别。

解决方法：

1. 标记点数量过少时，在点稀疏的地方补上几颗点继续扫描，但新增的标记点精度不高。
2. 若是标记点磨损，需更换标记点。
3. 若是标记点分布过于规则，需要撕掉，随机重新贴点。

对于几何特征比较少、颜色单一的物体（如车门），需要在没有几何特征的地方（如平坦的地方）贴几个标记点，以辅助扫描拼接。

注：混合拼接需要使用标记点识别物体时，需要在扫描模式-设置-开关处打开激光补光灯按钮。

使用3DeVOK MT/MQ扫描的物件主要分类以及推荐的模式如下：

• 哑光类、表面细节丰富或颜色丰富的物品：激光-混合拼接/红外散斑-混合拼接
• 大尺寸物体（>30cm）：红外散斑-混合拼接/激光-标记点拼接
• 人体：自定义-人像模式/无光模式
• 黑亮件、反光物品、细节工件：激光-标记点拼接
• 小件（5-10cm）：激光-标记点拼接

扫描标记点以后，需要点击软件的“完成”按钮，或者长按触摸屏的按钮，等待绿色圆环进度条走完一圈，松手变为绿色√，结束标记点扫描（如下图）。计算标记点位置完成后，再点击开始扫描，才会进入扫描环节。

1. 贴点位置：贴点时，需要让每个标记点距离物体边缘3mm以上，以保证标记点补洞算法正常运行。否则标记点区域可能无法补好，影响边缘数据质量。
2. 贴点距离：每两个点间的距离最远为10-12cm，推荐6-8cm。
3. 贴点方式：要贴在大平面上，不要贴在转角弯折处。

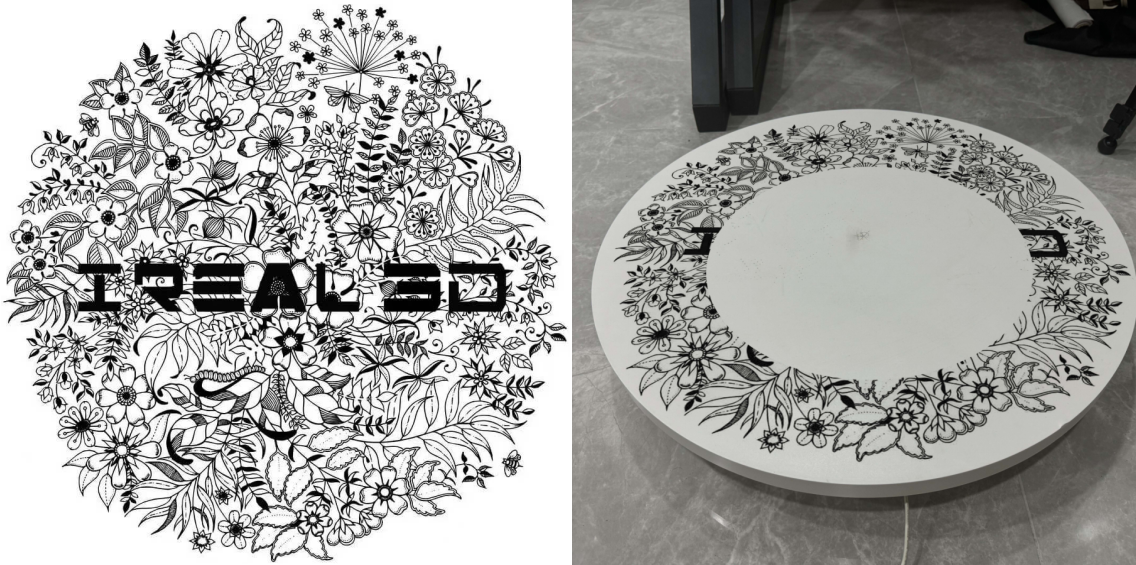

您可以打印官网提供的特征垫，根据器物的实际尺寸并将其裁剪成如下图所示的形状，放置在转盘上进行拍摄。

1. 扫描时，扫描仪和人脸的距离应保持稳定，避免距离不均，数据质量有差异；
2. 从正脸开始，分别往两边扫描，使得面中颜色过渡自然均匀；
3. 扫描时可以先扫描人脸，再扫描其余身体部位，防止因人体晃动导致的脸部错层。

特征拼接是指通过物体表面的几何特征进行拼接的方法，适用于表面特征丰富的物件，目前的几种散斑扫描模式中都默认采用了这一拼接方法。

纹理拼接是指通过物体上的花纹图案变化进行拼接的方法，适用于表面颜色丰富的物体。一些对称（有重复几何特征）的物件但表面纹理丰富的物体可以使用这种方法进行扫描。

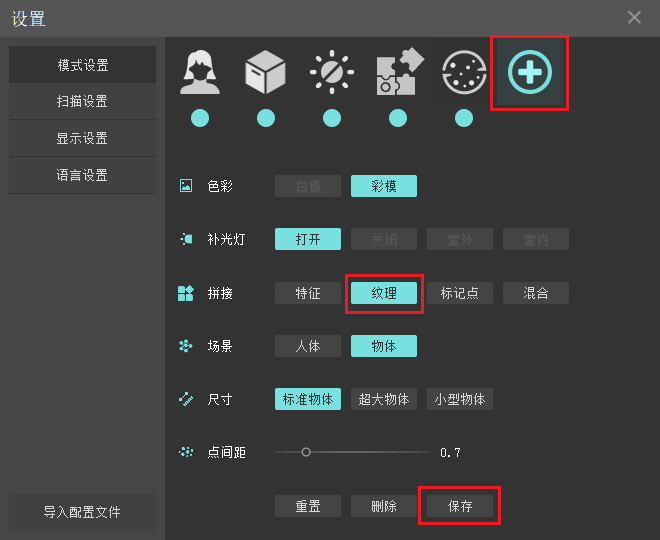

使用纹理拼接需要设置自定义模式。点击设置-模式设置，点击“+”（图中蓝色选项），将拼接改为“纹理”，点击保存即可。

从3DeVOK Studio扫描软件导出的彩色三维模型通常由obj（网格）、mtl（材质）和jpg（贴图）组成。这组里面的obj文件可先导入3D软件（如犀牛或称Rhino3D），将格式另存为*.3ds再导出。

然后再导入SU即可。
刚导入的文件，如果想要去掉网格结构线，可点击视图-边线类型-边线，取消勾选即可。

备注：若3D扫描精度要求没那么严苛，则以上操作规范可选择性实施。

• 检查扫描工程保存文件夹中的DataImage文件夹里面的datanumber是否连续，出现断续数字会无法正常处理数据；
• 同时检查该文件夹下是否会出现0KB文件的情况，0KB的文件也会影响数据正常处理；
• 检查电脑配置中的CPU、GPU以及磁盘空间是否足够充足，可从诊断中快速查看。

为保证扫描效果，建议两个标记点之间的最大距离不超过8-10厘米。
